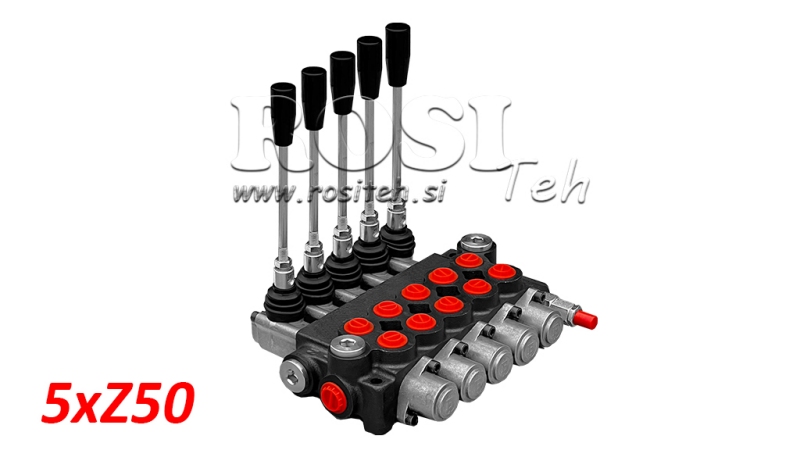

MANUAL SUPAPĂ HIDRAULICĂ MONOBLOC 5xZ50
| Informații tehnice | |
| Furnizor: | Bulgaria |
| Retur sau schimb: | 14 zile |
| Garanție: | 6 luni |
| Greutate produs: | 8,5 kg |
| Tip distribuitor: | Z50 monobloc |
| Debit nominal: | 50 L/min |
| Număr de secțiuni: | 5 |
| Material corp: | Fontă |
| Material sertar: | Oțel carbon (diametru 16 mm) |
| Acționare: | Mecanică (prin manetă de comandă) |
| Circuit hidraulic: | Paralel |
| Presiune max. (port T): | 35 bar (presiune de retur) |
| Presiune max. (port P): | 315 bar (presiune de intrare) |
| Presiune max. (porturi A și B): | 315 bar (presiune de lucru) |
| Supapă de limitare a presiunii reglată din fabrică: | 180 bar |
| Domeniu de reglare al supapei de limitare a presiunii: | În funcție de arc: 50–120 / 120–250 / 220–315 bar |
| Scurgeri interne: | 7 cm³/min la Δp = 100 bar și 40°C |
| Temperatură de funcționare: | -40°C până la +60°C |
| Temperatura de funcționare a uleiului: | -20°C până la +80°C cu garnituri NBR |
| Vâscozitatea uleiului: | 15–75 mm²/s (recomandat) |
Descriere
Distribuitoarele hidraulice direcționale monobloc Z50 sunt concepute pentru controlul manual fiabil și precis al debitului de ulei hidraulic între pompă și actuatoarele hidraulice. Sunt disponibile în versiuni cu 1 până la 7 secțiuni, permițând controlul a una până la șapte funcții hidraulice independente, în funcție de cerințele sistemului hidraulic.
Fiecare secțiune dispune de porturi de lucru A și B cu filete G 3/8" pentru conectarea unui cilindru hidraulic, motor hidraulic sau alt actuator hidraulic cu dublă acțiune. Portul principal de presiune P și portul de retur T dispun de filete G 1/2".
Distribuitorul este acționat mecanic prin manete de comandă. Deplasarea unei manete individuale dirijează uleiul hidraulic către unul sau celălalt port de lucru, controlând sensul de deplasare al actuatorului conectat. În poziția neutră, funcția hidraulică respectivă nu este activată.
Principalele avantaje ale distribuitoarelor Z50:
- disponibile cu 1 până la 7 secțiuni,
- construcție monobloc compactă,
- acționare manuală simplă și directă,
- control independent al funcțiilor hidraulice individuale,
- racorduri hidraulice standard,
- construcție robustă pentru utilizare pe utilaje agricole și de lucru.
Distribuitoarele hidraulice monobloc Z50 sunt adecvate pentru utilizarea pe utilaje agricole și forestiere, precum și pe diverse echipamente hidraulice industriale și mobile. Selectarea numărului corespunzător de secțiuni permite adaptarea distribuitorului la numărul de funcții hidraulice necesare unei anumite mașini sau aplicații.

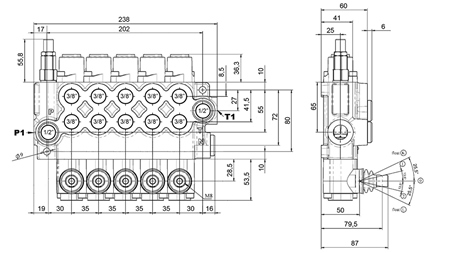

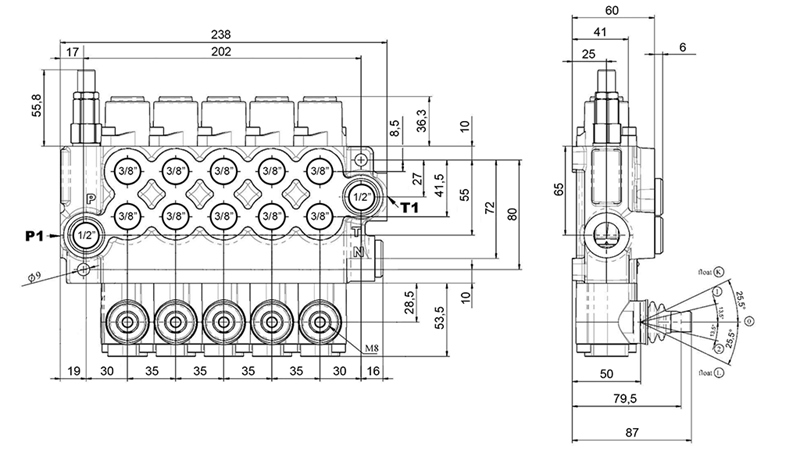

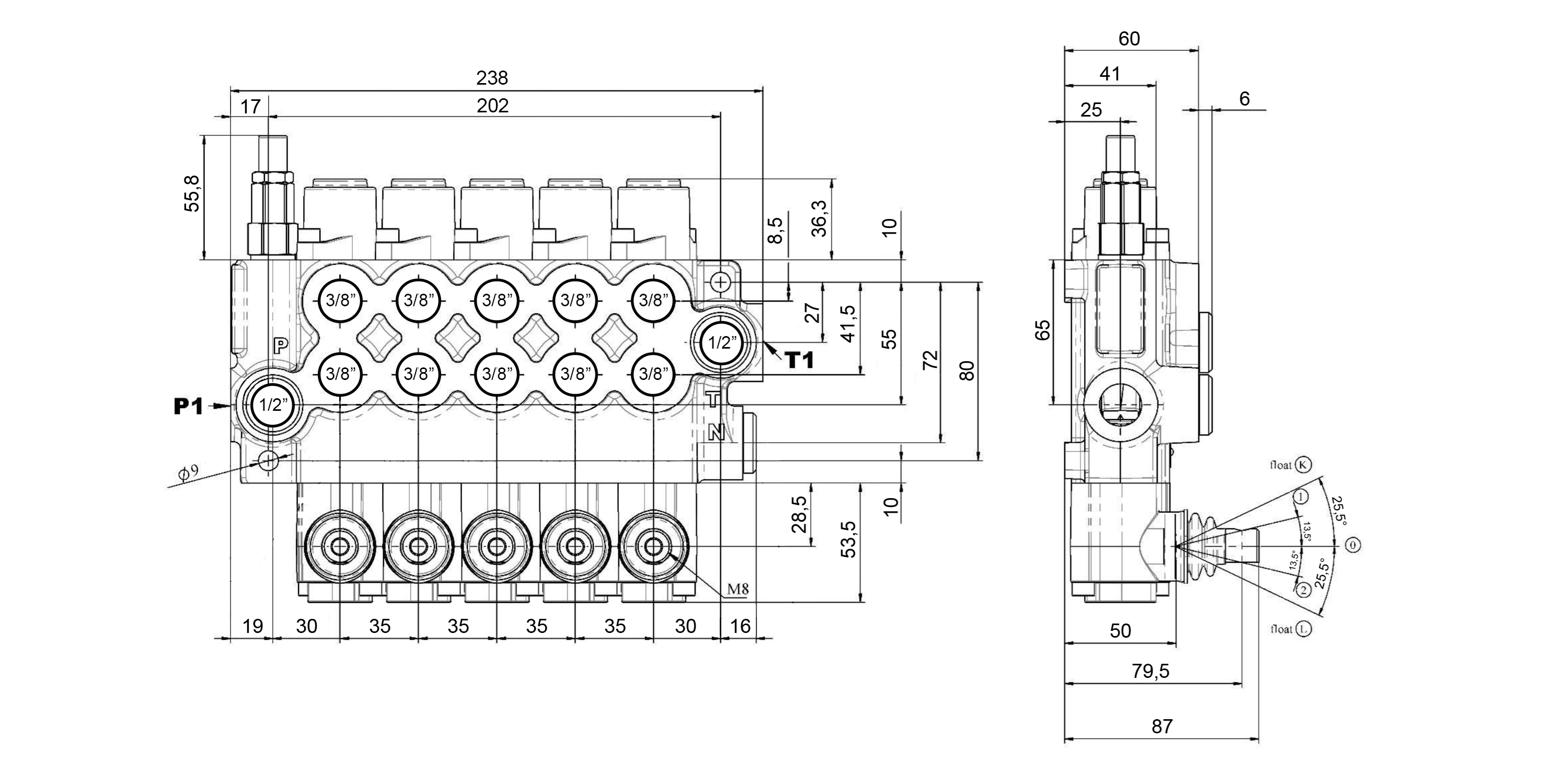

Dimensiuni

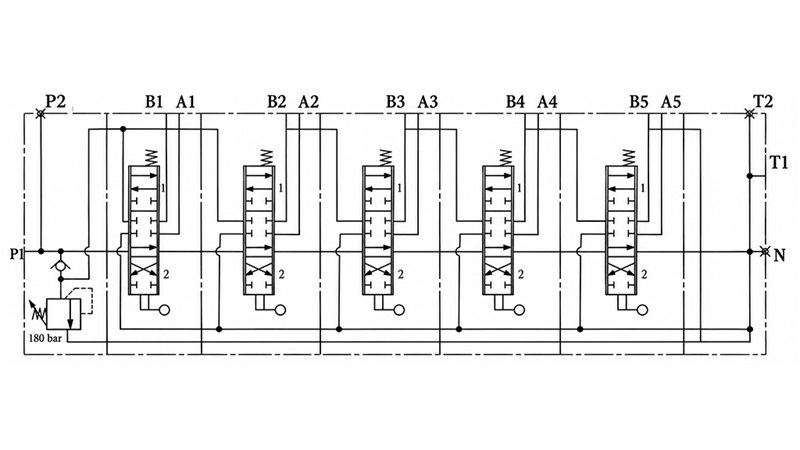

Schema circuitului hidraulic
