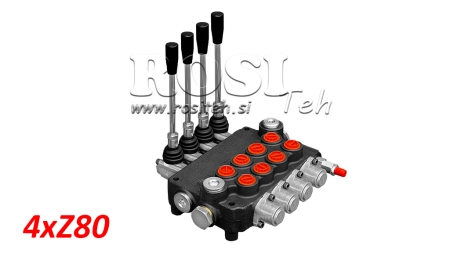

MANUAL SUPAPĂ HIDRAULICĂ MONOBLOC 4xZ80
| Informații tehnice | |
| Furnizor: | Bulgaria |
| Retur sau schimb: | 14 zile |
| Garanție: | 6 luni |
| Greutatea produsului: | 11,5 kg |
| Tip distribuitor: | Z80 monobloc |
| Debit nominal: | 80 L/min |
| Număr de secții: | 4 |
| Material corp: | Fontă |
| Material sertar: | Oțel carbon (diametru 18 mm) |
| Acționare: | Mecanică (prin manetă de comandă) |
| Circuit hidraulic: | Paralel |
| Presiune max. (racord T): | 35 bar (presiune de retur) |
| Presiune max. (racord P): | 315 bar (presiune de intrare) |
| Presiune max. (racorduri A și B): | 315 bar (presiune de lucru) |
| Supapă de limitare a presiunii presetată din fabrică: | 180 bar |
| Domeniu de reglare al supapei de limitare a presiunii: | 120-250 bar |
| Scurgeri interne: | 8 cm³/min la Δp = 100 bar la 40°C |
| Temperatură de operare: | -40°C până la +60°C |
| Temperatura de lucru a uleiului: | -20°C până la +80°C cu garnituri NBR, -20°C până la +100°C cu garnituri FPM |
| Vâscozitatea uleiului: | 15–75 mm²/s (recomandat) |
Descriere
Distribuitoarele hidraulice monobloc Z80 sunt proiectate pentru controlul fiabil și precis al debitului de ulei hidraulic între pompă și actuatoarele hidraulice. Sunt disponibile în versiuni cu 1 până la 6 secții, permițând controlul uneia până la șase funcții hidraulice independente, în funcție de cerințele sistemului.
Fiecare secție este prevăzută cu racorduri de lucru A și B. Versiunea standard BSP utilizează o conexiune G 1/2 pentru intrarea de presiune P, G 3/4 pentru racordul de retur T și conexiuni G 1/2 pentru racordurile de lucru A și B. În funcție de configurația selectată a sertarului, distribuitorul este adecvat pentru controlul cilindrilor hidraulici cu dublă acțiune sau cu simplă acțiune, al motoarelor hidraulice și al altor actuatoare hidraulice.
În versiunea cu acționare manuală, distribuitorul este comandat mecanic prin manete. Deplasarea unei manete individuale direcționează uleiul hidraulic către racordul de lucru corespunzător, controlând astfel direcția de mișcare a actuatorului conectat. În poziția neutră, funcția hidraulică respectivă nu este activată.
Principalele avantaje ale distribuitoarelor Z80:
- debit nominal: 80 l/min,
- presiune maximă de lucru: 315 bar,
- disponibile cu 1 până la 6 secții,
- construcție monobloc compactă și robustă,
- acționare manuală simplă și directă,
- control independent al funcțiilor hidraulice individuale,
- conexiuni hidraulice standard,
- adecvate pentru diverse sisteme hidraulice mobile și staționare.
Distribuitoarele Z80 sunt echipate cu o supapă principală de limitare a presiunii și o supapă de sens. Sunt disponibile în configurații paralel sau tandem, cu o conexiune opțională Power Beyond (Carry Over) pentru conectarea distribuitoarelor hidraulice suplimentare.
Distribuitoarele hidraulice monobloc Z80 sunt adecvate pentru utilizare pe utilaje agricole și forestiere, precum și pe diverse echipamente hidraulice industriale și mobile. Alegerea numărului corespunzător de secții și a tipului de sertar permite adaptarea distribuitorului la funcțiile hidraulice specifice ale fiecărui utilaj sau aplicații.

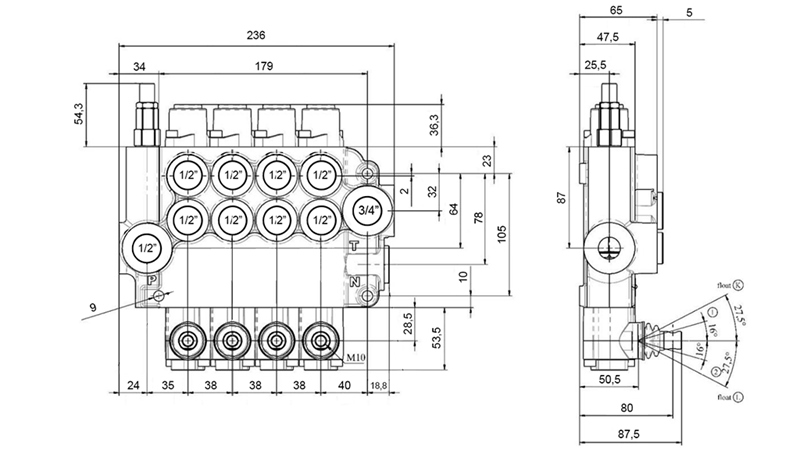

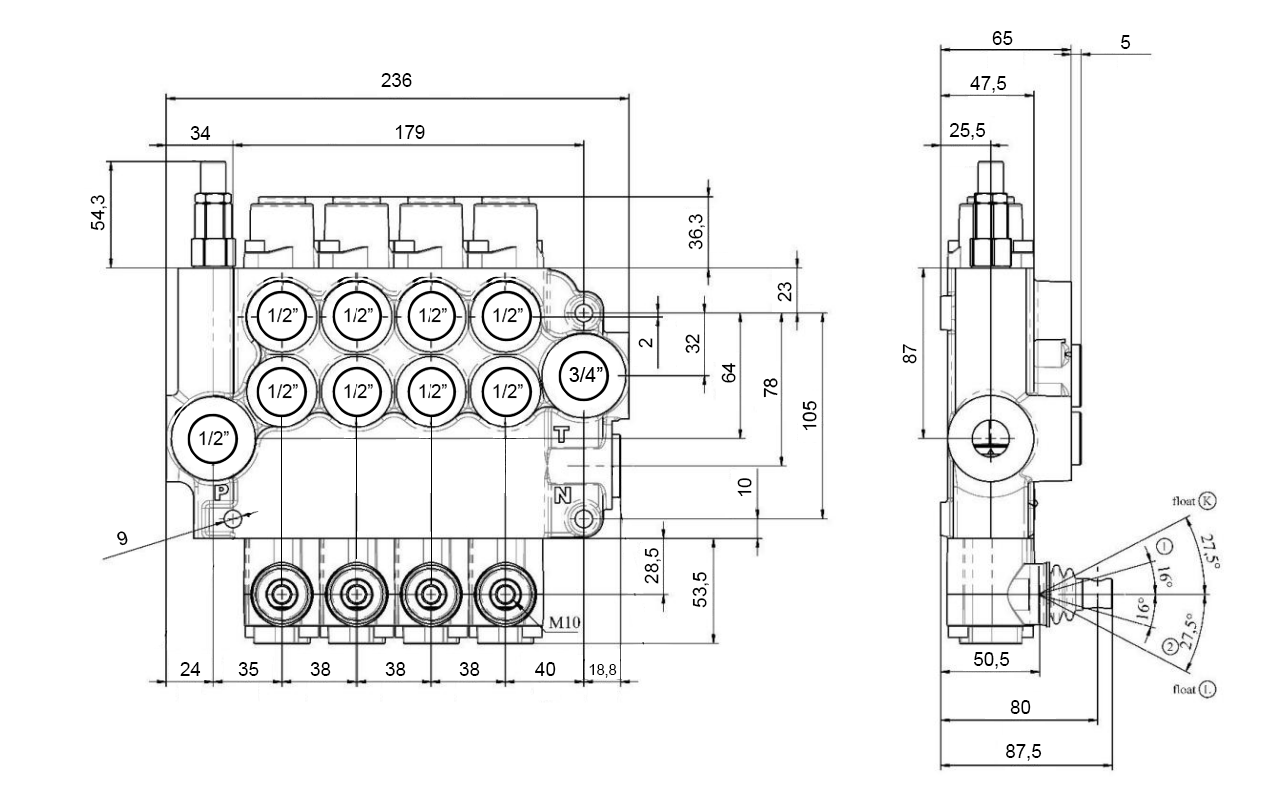

Dimensiuni

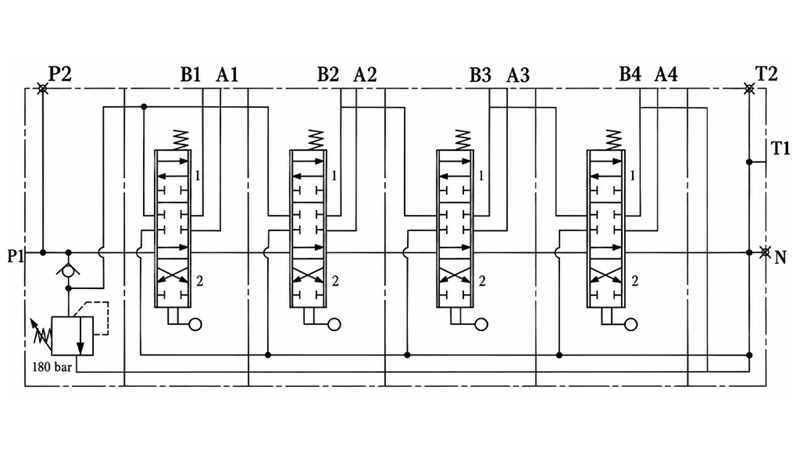

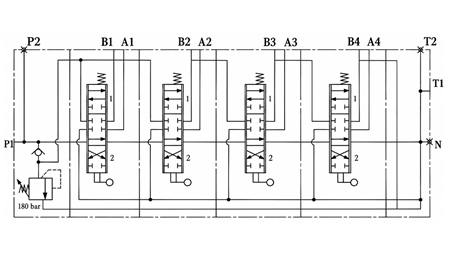

Schema circuitului hidraulic
