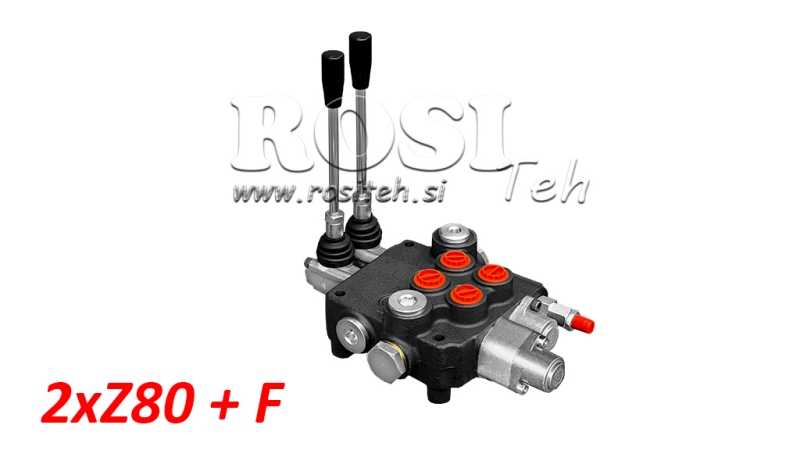

MANUAL SUPAPĂ HIDRAULICĂ MONOBLOC 2xZ80 + FUNCȚIE PLUTITOARE
| Informații tehnice | |
| Furnizor: | Bulgaria |
| Retur sau schimb: | 14 zile |
| Garanție: | 6 luni |
| Greutate produs: | 6,45 kg |
| Tip distribuitor: | Z80 monobloc cu funcție flotantă |
| Debit nominal: | 80 L/min |
| Număr de secțiuni: | 2 |
| Material corp: | Fontă |
| Material sertar: | Oțel carbon (diametru 18 mm) |
| Acționare: | Mecanică (prin manetă de comandă) |
| Poziții manetă: | 4 |
| Funcții: | Dublu efect + funcție flotantă (FLOAT) |
| Circuit hidraulic: | Paralel |
| Presiune max. (racord T): | 35 bar (presiune pe retur) |
| Presiune max. (racord P): | 315 bar (presiune de admisie) |
| Presiune max. (racorduri A și B): | 315 bar (presiune de lucru) |
| Supapă de limitare a presiunii reglată din fabrică: | 180 bar |
| Domeniu de reglare al supapei de limitare a presiunii: | 120-250 bar |
| Pierderi interne: | 8 cm³/min la Δp = 100 bar și 40°C |
| Temperatură de funcționare: | -40°C până la +60°C |
| Temperatura de lucru a uleiului: | De la -20°C până la +80°C cu garnituri NBR, de la -20°C până la +100°C cu garnituri FPM |
| Vâscozitatea uleiului: | 15–75 mm²/s (recomandat) |
Descriere
Distribuitorul hidraulic monobloc Z80 cu funcție flotantă este proiectat pentru controlul manual fiabil și precis al debitului de ulei hidraulic între pompă și actuatorul hidraulic. O caracteristică esențială a acestei versiuni este poziția flotantă suplimentară (FLOAT), care permite cilindrului hidraulic conectat să se deplaseze liber.
Secțiunea dispune de racorduri de lucru A și B cu filete G 1/2" pentru conectarea unui cilindru hidraulic sau a unui alt actuator hidraulic cu dublu efect. Racordul principal de presiune P are filet G 1/2", iar racordul de retur T are filet G 3/4".
Distribuitorul este acționat mecanic printr-o manetă. Pe lângă controlul standard bidirecțional al cilindrului, distribuitorul dispune și de o poziție flotantă. Când maneta este deplasată în poziția flotantă, racordurile A și B sunt conectate la linia de retur T, permițând tijei cilindrului hidraulic să se deplaseze liber în ambele direcții sub acțiunea forțelor externe.
Funcția flotantă este deosebit de utilă pentru utilajele atașate care trebuie să urmărească terenul sau suprafața solului în timpul lucrului, deoarece cilindrul hidraulic nu menține utilajul atașat într-o poziție fixă atunci când funcția flotantă este activată.
Principalele avantaje ale versiunii Z80 + F:
- funcție flotantă suplimentară (FLOAT),
- deplasare liberă a cilindrului hidraulic în poziția flotantă,
- adecvat pentru utilaje atașate care trebuie să urmărească terenul,
- acționare mecanică simplă prin manetă,
- supapă de limitare a presiunii integrată,
- construcție monobloc robustă.
Distribuitorul hidraulic Z80 cu funcție flotantă este adecvat pentru utilizare pe utilaje agricole, forestiere și alte echipamente hidraulice mobile unde, pe lângă controlul standard cu dublu efect, este necesară deplasarea liberă a cilindrului hidraulic.

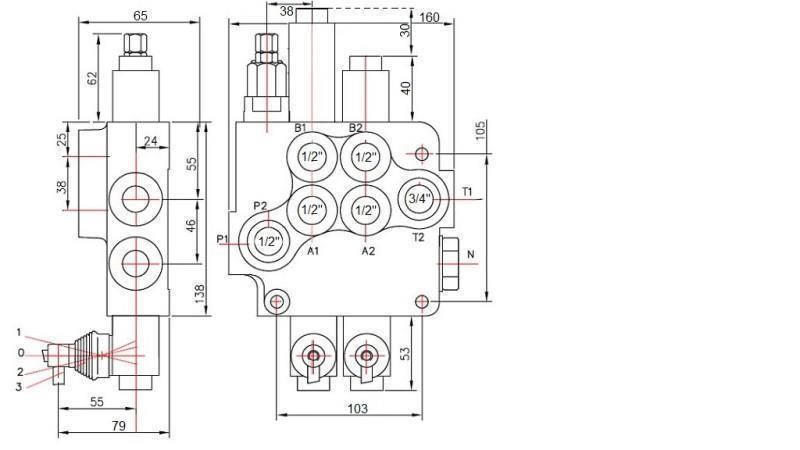

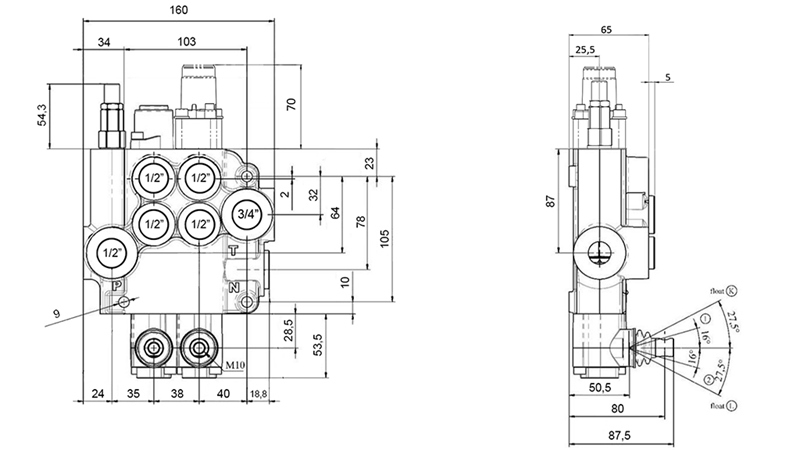

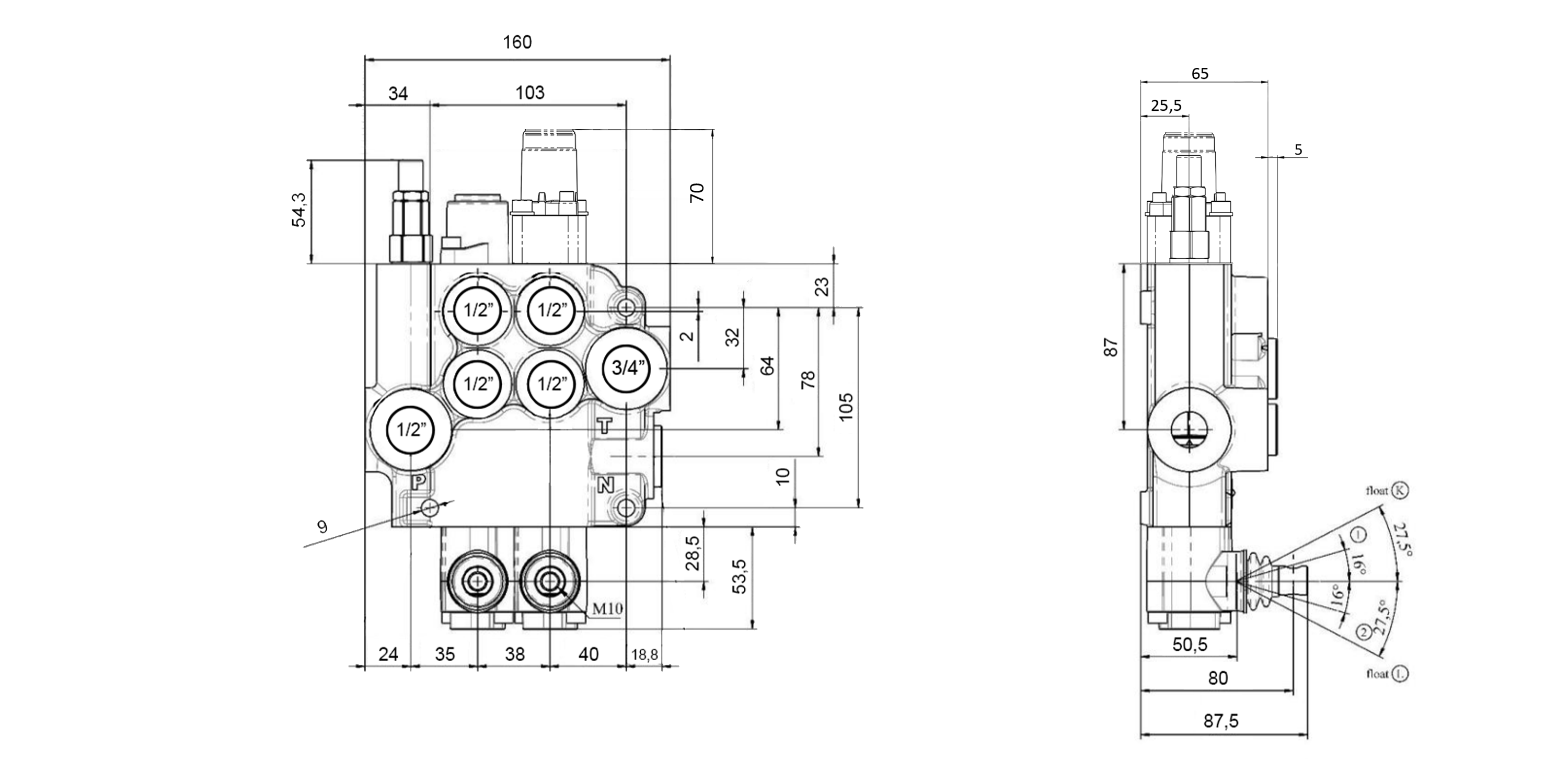

Dimensiuni

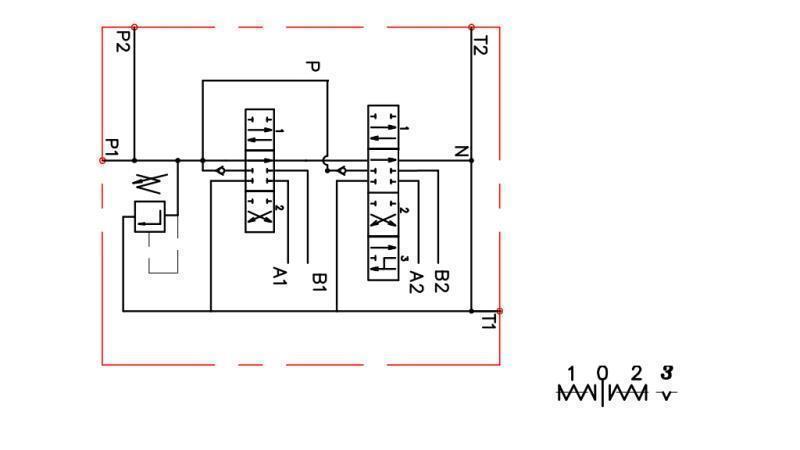

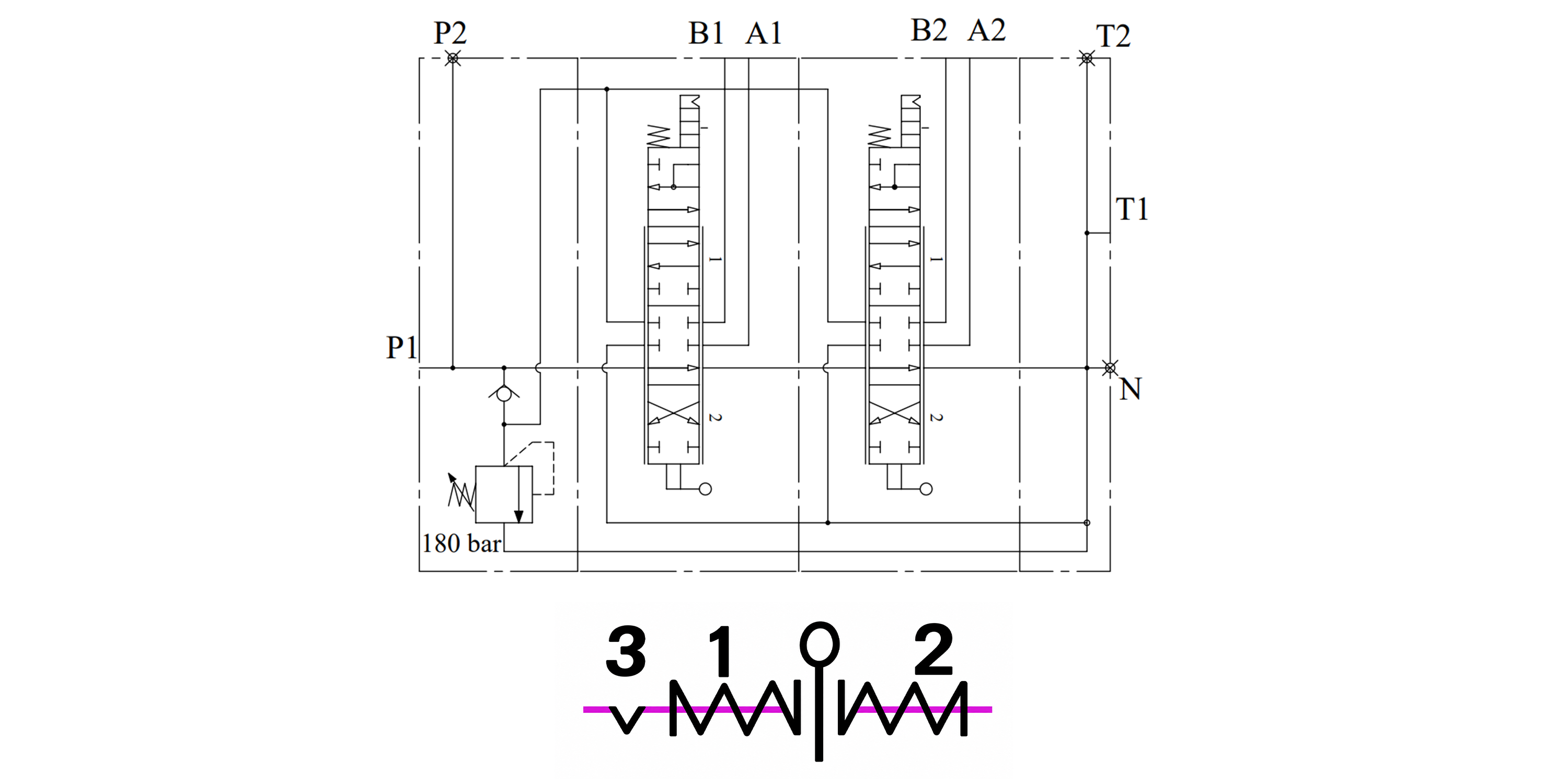

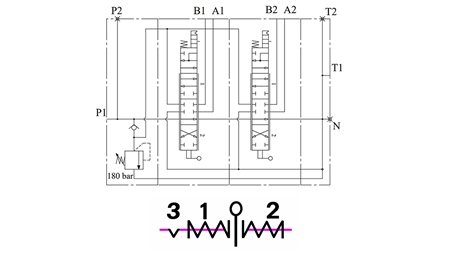

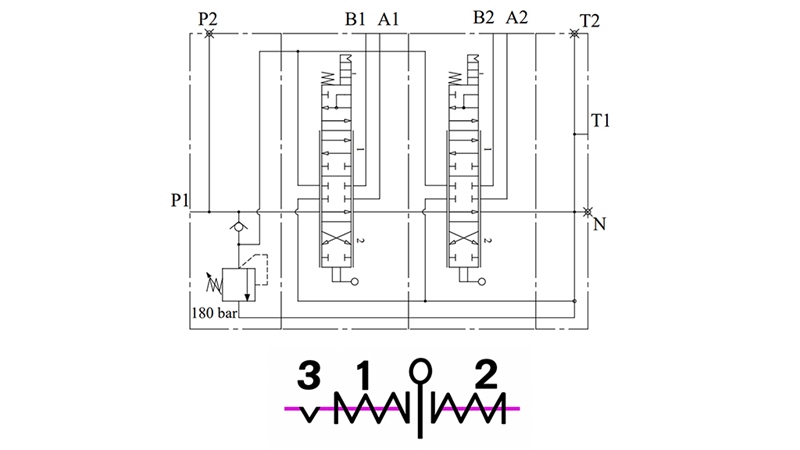

Schema circuitului hidraulic
