MANUAL SUPAPĂ HIDRAULICĂ MONOBLOC 2xZ50 + FUNCȚIE PLUTITOARE
| Informații tehnice | |
| Furnizor: | Bulgaria |
| Retur sau schimb: | 14 zile |
| Garanție: | 6 luni |
| Greutatea produsului: | 4,85 kg |
| Tip distribuitor: | Monobloc Z50 cu funcție flotantă |
| Debit nominal: | 50 L/min |
| Număr de secțiuni: | 2 |
| Material corp: | Fontă |
| Material sertar: | Oțel carbon (diametru 16 mm) |
| Acționare: | Mecanică (prin manetă de comandă) |
| Poziții manetă: | 4 |
| Funcții: | Dublu efect + funcție flotantă (FLOAT) |
| Circuit hidraulic: | Paralel |
| Presiune max. (port T): | 35 bar (presiune de retur) |
| Presiune max. (port P): | 315 bar (presiune de intrare) |
| Presiune max. (porturi A și B): | 315 bar (presiune de lucru) |
| Supapă de limitare a presiunii reglată din fabrică: | 180 bar |
| Domeniu de reglare supapă de limitare a presiunii: | În funcție de arc: 50–120 / 120–250 / 220–315 bar |
| Scurgeri interne: | 7 cm³/min la Δp = 100 bar și 40°C |
| Temperatură de lucru: | -40°C până la +60°C |
| Temperatura de lucru a uleiului: | -20°C până la +80°C cu garnituri NBR |
| Vâscozitatea uleiului: | 15–75 mm²/s (recomandată) |
Descriere
Distribuitorul hidraulic monobloc secțional Z50 cu funcție flotantă este proiectat pentru controlul manual fiabil și precis al debitului de ulei hidraulic între pompă și actuatorul hidraulic. O caracteristică importantă a acestei versiuni este poziția flotantă suplimentară (FLOAT), care permite cilindrului hidraulic conectat să se deplaseze liber.
Secțiunea este prevăzută cu porturi de lucru A și B cu filete G 3/8" pentru conectarea unui cilindru hidraulic sau a unui alt actuator hidraulic cu dublu efect. Portul principal de presiune P și portul de retur T au filete G 1/2".
Distribuitorul este acționat mecanic prin intermediul unei manete. Pe lângă controlul bidirecțional standard al cilindrului, distribuitorul dispune și de o poziție flotantă. Când maneta este deplasată în poziția flotantă, porturile A și B sunt conectate la linia de retur T, permițând tijei cilindrului hidraulic să se deplaseze liber în ambele direcții sub acțiunea forțelor externe.
Funcția flotantă este deosebit de utilă pentru echipamentele atașate care trebuie să urmărească terenul sau suprafața solului în timpul funcționării, deoarece cilindrul hidraulic nu menține echipamentul atașat într-o poziție fixă atunci când funcția flotantă este cuplată.
Principalele avantaje ale versiunii Z50 + F:
- funcție flotantă suplimentară (FLOAT),
- deplasare liberă a cilindrului hidraulic în poziția flotantă,
- adecvat pentru echipamente atașate care trebuie să urmărească terenul,
- acționare mecanică simplă prin manetă,
- supapă de limitare a presiunii integrată,
- construcție monobloc robustă.
Distribuitorul hidraulic Z50 cu funcție flotantă este adecvat pentru utilizarea pe utilaje agricole, forestiere și alte utilaje hidraulice mobile unde, pe lângă comanda standard cu dublu efect, este necesară deplasarea liberă a cilindrului hidraulic.

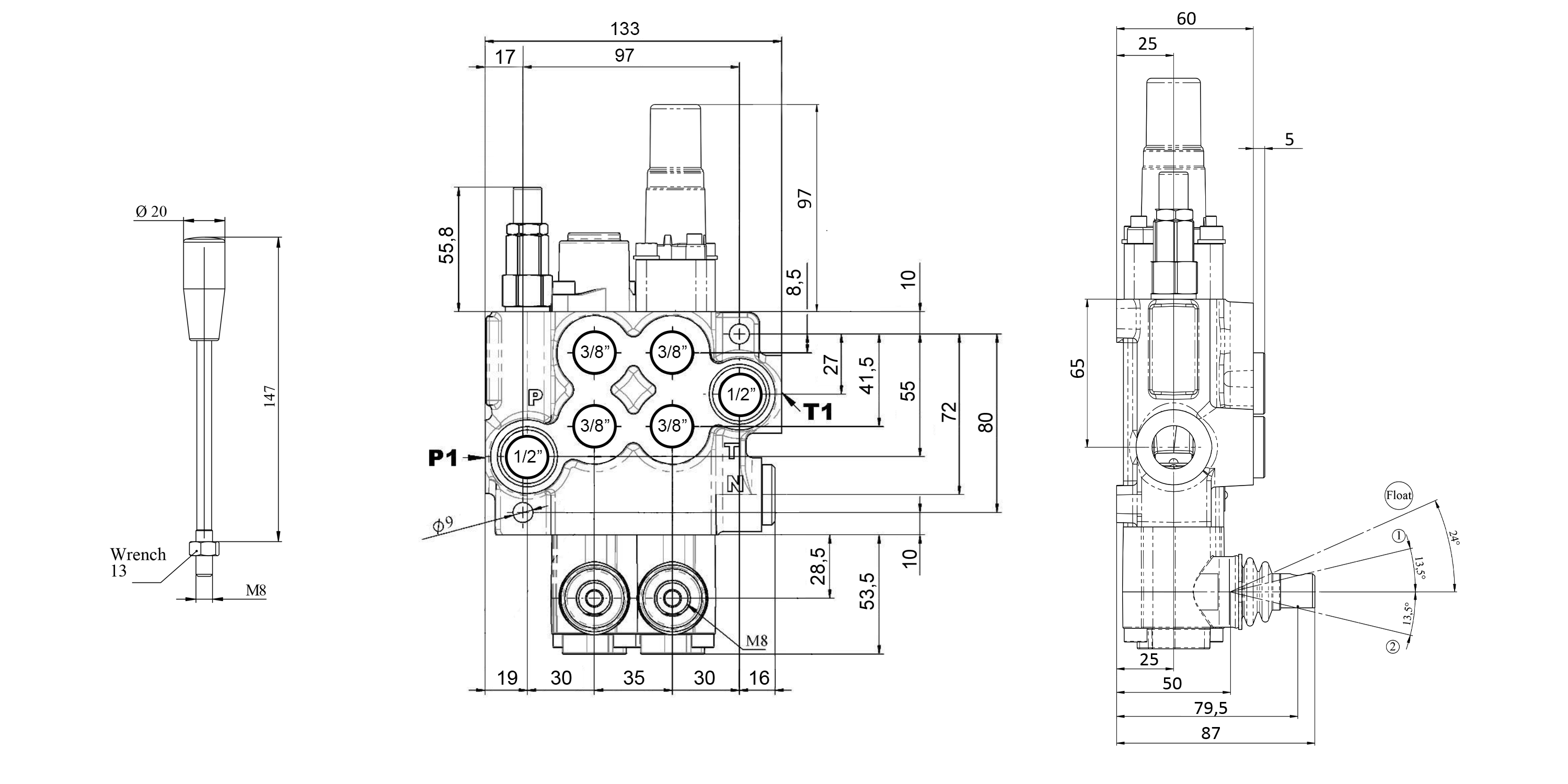

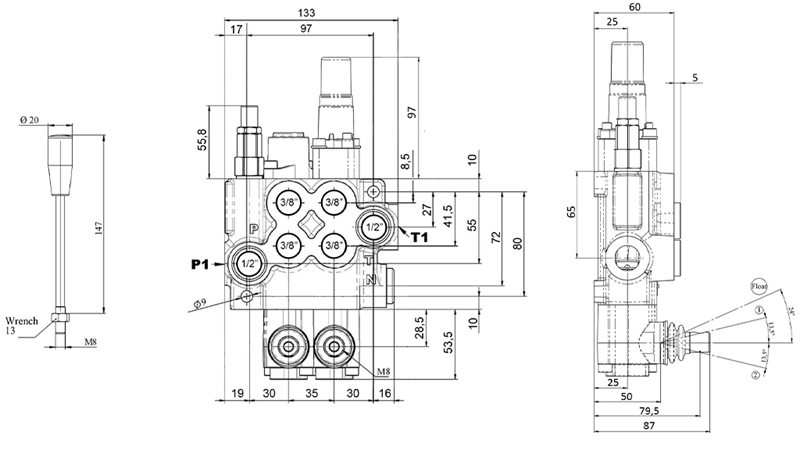

Dimensiuni

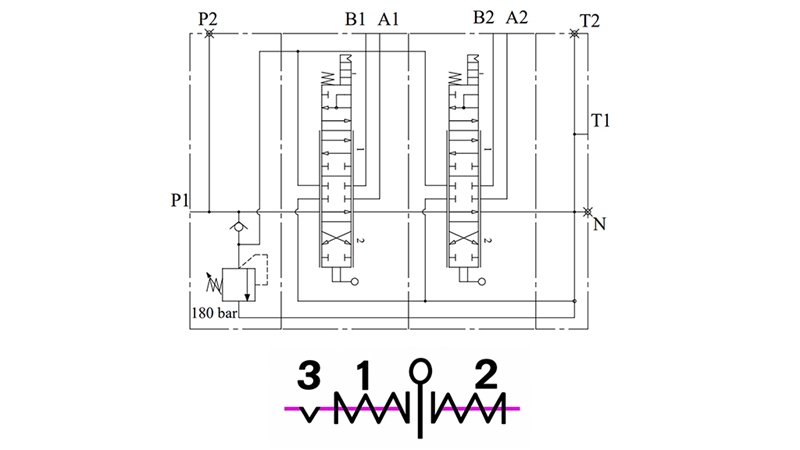

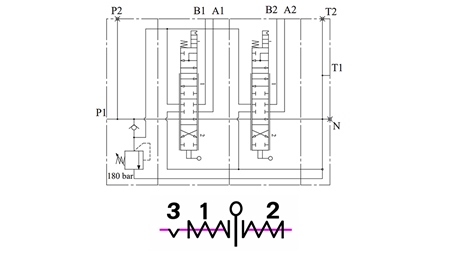

Schema circuitului hidraulic
