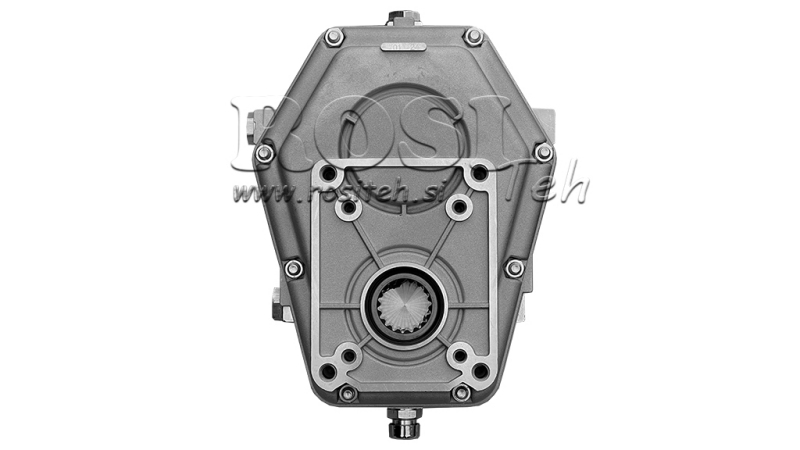

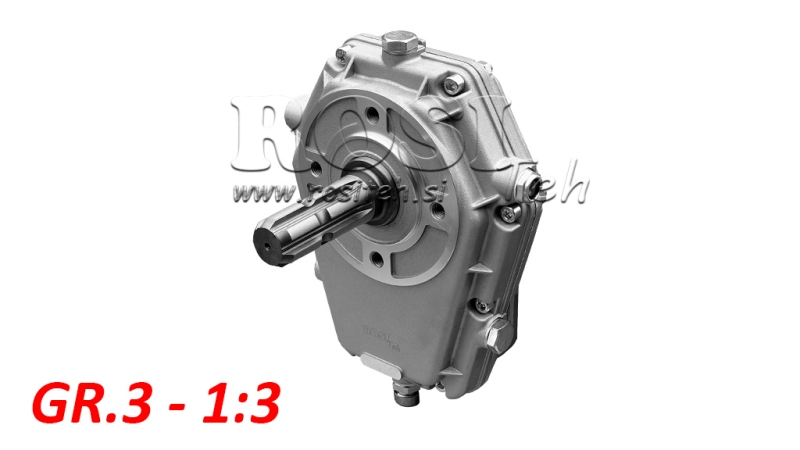

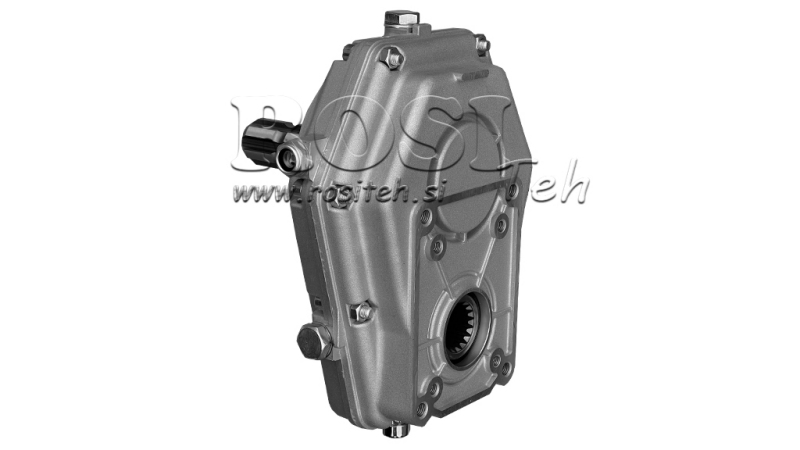

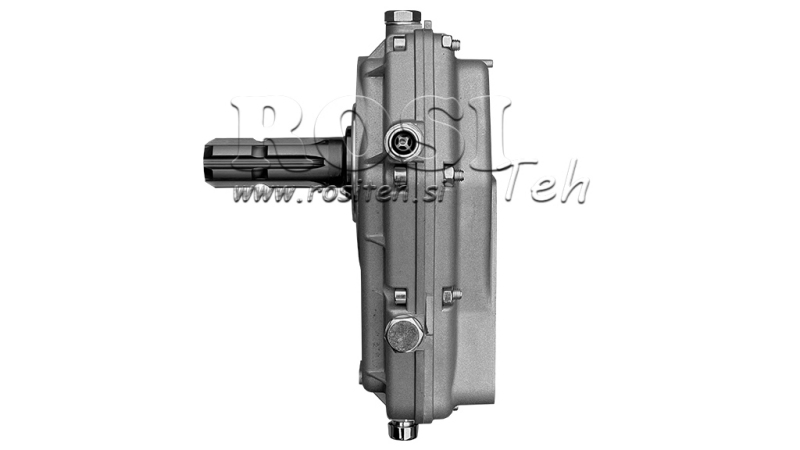

MULTIPLICATOR GR.3 - 1:3 - MASCUL

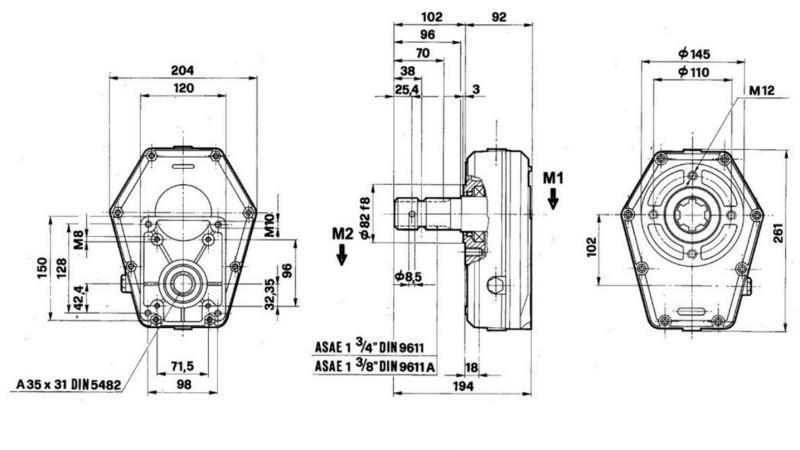

DIMENSIUNI

INSTRUCȚIUNI DE UTILIZARE

1. Utilizare intenționată

Cutia de viteze este o transmisie mecanică care mărește viteza de rotație a arborelui de ieșire și permite funcționarea unei pompe hidraulice cu angrenaj prin intermediul arborelui PTO al tractorului.

Este utilizată pentru antrenarea:

- unităților hidraulice,

- troliilor forestiere,

- despicatorilor de lemne,

- altor echipamente hidraulice.

2. Poziția de instalare

Cutia de viteze trebuie instalată în poziția corectă de funcționare pentru a asigura ungerea corespunzătoare a angrenajelor. Se recomandă o instalare orizontală, astfel încât pompa și cutia de viteze să fie aliniate orizontal.

Important:

- cutia de viteze trebuie instalată întotdeauna astfel încât uleiul din interiorul carcasei să intre în contact cu transmisia angrenajelor,

- funcționarea prelungită în poziție inversă nu este permisă,

- cutia de viteze trebuie susținută mecanic (nu trebuie să stea suspendată doar de arborele PTO).

3. Direcția de rotație

Înainte de instalare, verificați direcția de rotație a arborelui PTO și direcția necesară de rotație a pompei hidraulice.

Direcția greșită de rotație poate cauza deteriorarea pompei, defectarea sigiliilor și un flux slab al uleiului.

4. Ungerea cu ulei

Cutia de viteze trebuie lubrificată continuu cu ulei în interiorul carcasei pentru a asigura funcționarea corectă a angrenajelor. Lichidul lubrifiant recomandat este uleiul pentru angrenaje SAE 90.

Cutia de viteze trebuie umplută cu ulei până la nivelul de control.

Înainte de prima utilizare, scoateți dopul de umplere, umpleți unitatea cu ulei până la marcajul nivelului și închideți dopul.

Verificați nivelul uleiului înainte de fiecare utilizare. Prima schimbare a uleiului este recomandată după 50 de ore de funcționare, iar ulterior la fiecare 1500 de ore de funcționare sau o dată pe an.

5. Temperatura de funcționare

Temperatura normală de funcționare a carcasei cutiei de viteze este între 50 și 80°C. Dacă depășește 90°C, verificați nivelul uleiului, sarcina și alinierea.

6. Întreținere și posibile probleme
