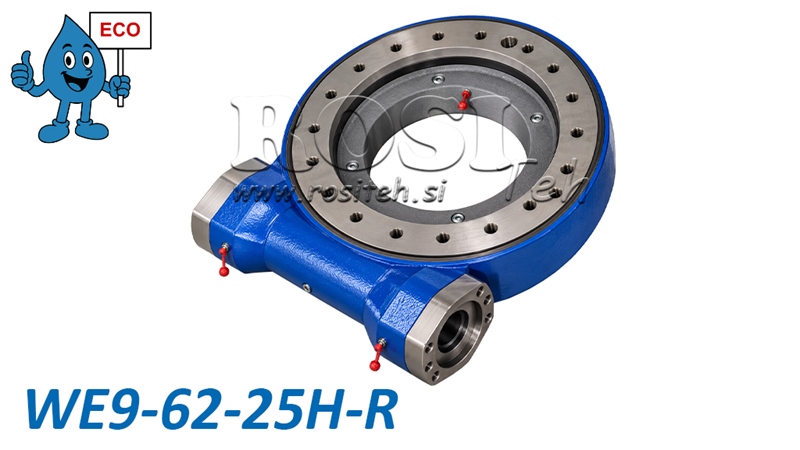

ACȚIONARE ROTATIVĂ CU ANGRENAJ MELCAT SERIA WEA9 - 8 kNm - RAPORT DE TRANSMISIE 62:1 - ECO
| Informații tehnice | |
| Furnizor: | China |
| Garanție: | 6 luni |
| Returnări sau schimburi: | 14 zile |
| Greutatea produsului: | 50 kg |
| Model: | WEA9 - ECO |
| Capacitate statică de încărcare axială: | 578 kN |
| Capacitate statică de încărcare radială: | 215 kN |
| Domeniu de rotație: | 360° (continuu) |
| Raport de transmisie: | 62:1 |
| Turație maximă la ieșire: | ≤ 2 rpm |
| Moment de răsturnare: | 35,6 kNm |
| Joc: | ≤ 0,15° |
| Diametrul exterior al ansamblului de rotire: | 342 mm |
| Cuplu de menținere: | 38,7 kNm |
| Arbore de intrare: | Ø25 mm |
| Cuplu de ieșire: | 8 kNm |
Descriere
Mecanismele de rotire cu angrenaj melcat din seria WEA, din linia noastră ECO oferă o soluție puternică, robustă și rentabilă pentru rotația controlată a structurilor și utilajelor grele. Acestea combină un reductor melcat și un rulment de rotire într-o unitate compactă, permițând transmiterea unui cuplu ridicat și preluarea sarcinilor axiale, radiale și a momentelor de răsturnare.
Seria WEA ECO oferă un raport excelent calitate-preț și este potrivită pentru aplicații cu utilaje agricole, forestiere, de construcții și industriale, unde sunt necesare cuplu de rotație ridicat și poziționare precisă a sarcinii.
Modul de funcționare al unui mecanism de rotire cu angrenaj melcat
Un mecanism de rotire cu angrenaj melcat funcționează pe principiul unei transmisii melcate, în care un melc antrenează o coroană de rotire dințată. Acest design asigură un raport de reducere ridicat, cuplu mare la ieșire și o rotație lentă, lină și controlată. Acționarea poate fi realizată cu ajutorul unui motor hidraulic adecvat. Construcția sa permite rotație continuă la 360°, iar rulmentul de rotire integrat preia forțe axiale și radiale ridicate, precum și momente de răsturnare, ceea ce face ca mecanismul să fie potrivit pentru condiții de lucru solicitante.
Avantaje principale
-
Linia ECO – o soluție accesibilă, cu un raport excelent calitate-preț.
-
Cuplu ridicat la ieșire pentru rotirea structurilor și sarcinilor grele.
-
Construcție compactă și robustă, cu rulment de rotire integrat.
-
Capacitate de rotație continuă la 360°.
-
Rotație precisă și controlată, cu raport de reducere ridicat.
-
Capacitate ridicată de încărcare axială și radială.
-
Rezistență ridicată la momente de răsturnare.
-
Materiale de înaltă calitate și componente de angrenaj tratate termic.
-
Gamă largă de modele pentru diferite sarcini și aplicații.
Aplicații
Mecanismele de rotire cu angrenaj melcat din seria WEA ECO sunt utilizate în diverse industrii, în special în aplicații care necesită rotația și poziționarea fiabilă a componentelor și ansamblurilor de utilaje grele.
-
Utilaje forestiere – remorci forestiere, macarale și structuri rotative.
-
Utilaje agricole – brațe rotative, atașamente și echipamente agricole.
-
Utilaje de construcții – macarale, echipamente de ridicare și platforme rotative.
-
Echipamente industriale – dispozitive de poziționare, mese rotative și sisteme de manipulare a materialelor.
-
Vehicule de transport și vehicule speciale – ansambluri rotative și echipamente montate pe vehicule.
Materiale și construcție
Mecanismele de rotire cu angrenaj melcat din seria WEA ECO sunt fabricate din oțeluri de înaltă calitate, care asigură rezistență mecanică, rezistență la uzură și o durată lungă de exploatare, cu întreținere corespunzătoare.
Componentele angrenajului pot fi fabricate din oțeluri marca 45, 50Mn, 42CrMo sau 42CrMo4, iar melcii pot fi realizați din oțel 42CrMo sau 20CrMoTi. Componentele selectate sunt tratate termic pentru a îmbunătăți duritatea și rezistența la uzură.
Duritatea suprafețelor căilor de rulare călite este cuprinsă între 55 și 62 HRC, iar duritatea suprafeței ansamblului angrenajului melcat este cuprinsă între 58 și 62 HRC.
Mecanismul de rotire cu angrenaj melcat este prelubrifiat din fabrică.
Dimensiuni WEA09 - ECO

Diagramă a sarcinilor limită
Diagrama prezintă combinațiile admisibile de sarcină axială și moment de răsturnare pentru mecanismul de rotire cu angrenaj melcat WEA9. Pe măsură ce sarcina axială crește, momentul de răsturnare admisibil scade. Pentru selectarea corectă și funcționarea în siguranță a mecanismului de rotire, trebuie respectate limitele de sarcină specificate de producător.

Axa orizontală: Sarcină axială în kN.
Axa verticală: Moment de răsturnare în kNm.
Zona hașurată: Combinații admisibile de sarcini conform diagramei producătorului.
Curba limită: Sarcina combinată maximă admisibilă care nu trebuie depășită.
