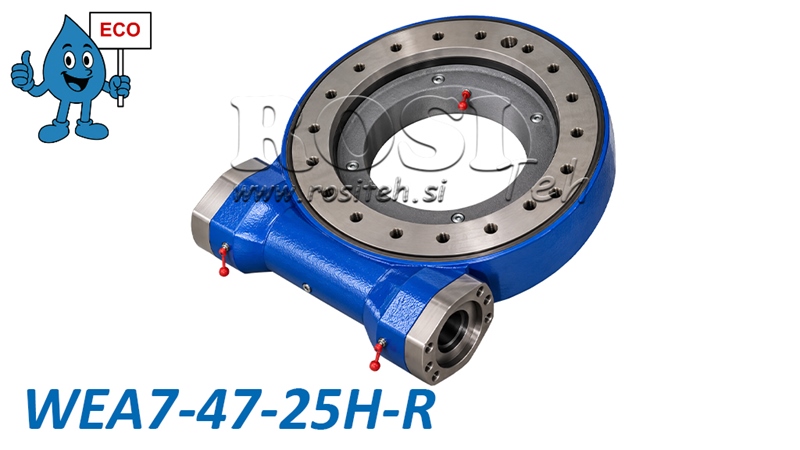

ACȚIONARE ROTATIVĂ CU ANGRENAJ MELCAT SERIA WEA7 - 3,5 kNm - RAPORT DE TRANSMISIE 47:1 - ECO
| Informații tehnice | |
| Furnizor: | China |
| Garanție: | 6 luni |
| Returnări sau schimburi: | 14 zile |
| Greutate produs: | 35 kg |
| Model: | WEA7 - ECO |
| Capacitate statică de încărcare axială: | 220 kN |
| Capacitate statică de încărcare radială: | 90 kN |
| Domeniu de rotație: | 360° (continuu) |
| Raport de transmisie: | 47:1 |
| Turație maximă la ieșire: | 2,5 rpm |
| Moment de răsturnare: | 14.2 kNm |
| Joc: | ≤ 0,2° |
| Diametrul exterior al ansamblului de rotire: | 276 mm |
| Cuplu de menținere: | 20 kNm |
| Arbore de intrare: | Ø25 mm |
| Cuplu de ieșire: | 3,5 kNm |
Descriere
Mecanismele de rotire cu angrenaj melcat din seria WEA, din gama noastră ECO, oferă o soluție puternică, robustă și rentabilă pentru rotația controlată a structurilor și utilajelor grele. Acestea combină un reductor cu melc și un rulment de rotire într-o unitate compactă, permițând transmiterea unui cuplu ridicat, susținând în același timp sarcini axiale, radiale și momente de răsturnare.
Seria WEA ECO oferă un raport excelent calitate-preț și este adecvată pentru aplicații pe utilaje agricole, forestiere, de construcții și industriale, unde sunt necesare cuplu mare de rotație și poziționarea precisă a sarcinii.
Cum funcționează un mecanism de rotire cu angrenaj melcat
Un mecanism de rotire cu angrenaj melcat funcționează pe principiul unei transmisii cu melc, în care un melc antrenează o coroană de rotire dințată. Această construcție asigură un raport mare de reducere, cuplu ridicat la ieșire și o rotație lentă, lină și controlată. Mecanismul poate fi acționat cu ajutorul unui motor hidraulic adecvat. Construcția sa permite rotație continuă la 360°, iar rulmentul de rotire integrat suportă forțe axiale și radiale ridicate, precum și momente de răsturnare, făcând mecanismul adecvat pentru condiții de exploatare solicitante.
Avantaje principale
-
Gama ECO – o soluție accesibilă, cu un raport excelent calitate-preț.
-
Cuplu ridicat la ieșire pentru rotirea structurilor și sarcinilor grele.
-
Construcție compactă și robustă, cu rulment de rotire integrat.
-
Capacitate de rotație continuă la 360°.
-
Rotație precisă și controlată, cu raport mare de reducere.
-
Capacitate mare de încărcare axială și radială.
-
Rezistență ridicată la momente de răsturnare.
-
Materiale de înaltă calitate și componente ale angrenajului tratate termic.
-
Gamă largă de modele pentru diferite sarcini și aplicații.
Aplicații
Mecanismele de rotire cu angrenaj melcat din seria WEA ECO sunt utilizate în diverse industrii, în special în aplicații care necesită rotirea și poziționarea fiabilă a componentelor și ansamblurilor de utilaje grele.
-
Utilaje forestiere – remorci forestiere, macarale și structuri rotative.
-
Utilaje agricole – brațe rotative, atașamente și echipamente agricole.
-
Utilaje de construcții – macarale, echipamente de ridicare și platforme rotative.
-
Echipamente industriale – dispozitive de poziționare, mese rotative și sisteme de manipulare a materialelor.
-
Vehicule de transport și vehicule cu destinație specială – ansambluri rotative și echipamente montate pe vehicul.
Materiale și construcție
Mecanismele de rotire cu angrenaj melcat din seria WEA ECO sunt fabricate din oțeluri de înaltă calitate, care asigură rezistență mecanică, rezistență la uzură și o durată lungă de exploatare, cu întreținere corespunzătoare.
Componentele angrenajului pot fi fabricate din oțeluri clasele 45, 50Mn, 42CrMo sau 42CrMo4, iar melcii pot fi realizați din oțel 42CrMo sau 20CrMoTi. Componentele selectate sunt tratate termic pentru a îmbunătăți duritatea și rezistența la uzură.
Duritatea suprafețelor căilor de rulare călite este cuprinsă între 55 și 62 HRC, iar duritatea superficială a ansamblului angrenajului melcat este cuprinsă între 58 și 62 HRC.
Mecanismul de rotire cu angrenaj melcat este prelubrifiat din fabrică.
Dimensiuni WEA07 - ECO

Diagramă de sarcină limită
Diagrama indică combinațiile admisibile de sarcină axială și moment de răsturnare pentru mecanismul de rotire cu angrenaj melcat WEA7. Pe măsură ce sarcina axială crește, momentul de răsturnare admisibil scade. Pentru selectarea corectă și exploatarea în siguranță a mecanismului de rotire, trebuie respectate limitele de sarcină specificate de producător.

Axa orizontală: Sarcină axială în kN.
Axa verticală: Moment de răsturnare în kNm.
Zona hașurată: Combinații admisibile de sarcini conform diagramei producătorului.
Curba limită: Sarcina combinată maximă admisibilă care nu trebuie depășită.
