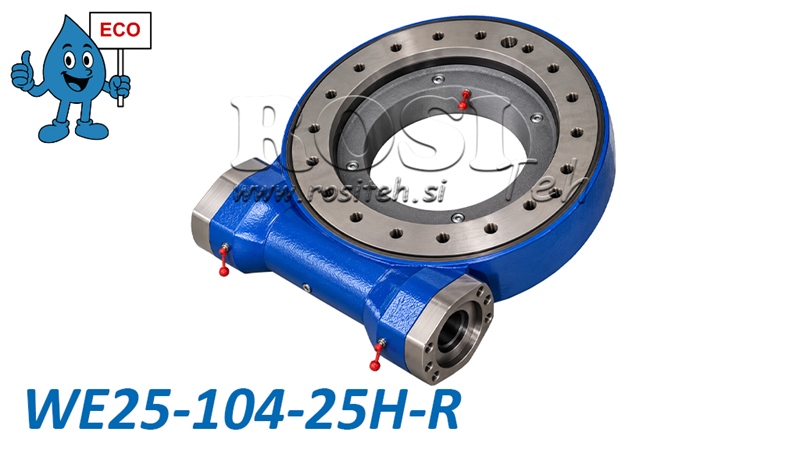

    ACȚIONARE ROTATIVĂ CU ANGRENAJ MELCAT SERIA WEA25 - 34,2 kNm - RAPORT DE TRANSMISIE 104:1 - ECO
    ACȚIONARE ROTATIVĂ CU ANGRENAJ MELCAT SERIA WEA25 - 34,2 kNm - RAPORT DE TRANSMISIE 104:1 - ECO
    ACȚIONARE ROTATIVĂ CU ANGRENAJ MELCAT SERIA WEA25 - 34,2 kNm - RAPORT DE TRANSMISIE 104:1 - ECO
    ACȚIONARE ROTATIVĂ CU ANGRENAJ MELCAT SERIA WEA25 - 34,2 kNm - RAPORT DE TRANSMISIE 104:1 - ECO
    ACȚIONARE ROTATIVĂ CU ANGRENAJ MELCAT SERIA WEA25 - 34,2 kNm - RAPORT DE TRANSMISIE 104:1 - ECO
    ACȚIONARE ROTATIVĂ CU ANGRENAJ MELCAT SERIA WEA25 - 34,2 kNm - RAPORT DE TRANSMISIE 104:1 - ECO

    ACȚIONARE ROTATIVĂ CU ANGRENAJ MELCAT SERIA WEA25 - 34,2 kNm - RAPORT DE TRANSMISIE 104:1 - ECO

    Motorul hidraulic NU este inclus la achiziționarea acționării rotative cu angrenaj melcat.
    Cod produs:
    14975
    OEM:
    9990000182084
    Rata impozitului
    22 %
    Preț fără TVA:
    9.909,36 RON
    Preț cu TVA:
    12.089,42 RON
    Ref:
    5
    ADĂUGA ÎN COȘ
    Informații tehnice
    Furnizor: China
    Garanție: 6 luni
    Retururi sau schimburi: 14 zile
    Greutatea produsului: 202 kg
    Model: WEA25 - ECO
    Capacitate statică de încărcare axială: 2360 kN
    Capacitate statică de încărcare radială: 945 kN
    Domeniu de rotație: 360° (continuu)
    Raport de transmisie: 104:1
    Turație maximă la ieșire: ≤ 1,5 rpm
    Moment de răsturnare: 310 kNm
    Joc: ≤ 0,15°
    Diametrul exterior al ansamblului de rotire: 800 mm
    Cuplu de menținere: 158,3 kNm
    Arbore de intrare: Ø25 mm
    Cuplu la ieșire: 34,2 kNm



    Descriere



    Acționările de rotire cu angrenaj melcat din seria WEA, din linia noastră ECO, oferă o soluție puternică, robustă și rentabilă pentru rotația controlată a structurilor și utilajelor grele. Acestea combină un reductor melcat și un rulment de rotire într-o unitate compactă, permițând transmiterea unui cuplu ridicat și susținând simultan sarcini axiale, radiale și momente de răsturnare.



    Seria WEA ECO oferă un raport excelent calitate-preț și este adecvată pentru aplicații la utilaje agricole, forestiere, de construcții și industriale, unde sunt necesare cuplu de rotație ridicat și poziționare precisă a sarcinii.



    Cum funcționează o acționare de rotire cu angrenaj melcat



    O acționare de rotire cu angrenaj melcat funcționează pe principiul unei transmisii melcate, în care un melc antrenează o coroană de rotire dințată. Această construcție asigură un raport mare de reducere, cuplu ridicat la ieșire și rotație lentă, lină și controlată. Acționarea poate fi operată cu ajutorul unui motor hidraulic adecvat. Construcția permite rotație continuă la 360°, iar rulmentul de rotire integrat suportă forțe axiale și radiale mari, precum și momente de răsturnare, ceea ce face acționarea potrivită pentru condiții de exploatare solicitante.





    Avantaje principale



    • Linia ECO – o soluție accesibilă, cu un raport excelent calitate-preț.

    • Cuplu ridicat la ieșire pentru rotirea structurilor și sarcinilor grele.

    • Construcție compactă și robustă, cu rulment de rotire integrat.

    • Capacitate de rotație continuă la 360°.

    • Rotație precisă și controlată, cu un raport mare de reducere.

    • Capacitate mare de încărcare axială și radială.

    • Rezistență ridicată la momente de răsturnare.

    • Materiale de înaltă calitate și componente ale angrenajului tratate termic.

    • Gamă largă de modele pentru diferite sarcini și aplicații.





    Aplicații



    Acționările de rotire cu angrenaj melcat din seria WEA ECO sunt utilizate în diverse industrii, în special în aplicații care necesită rotația și poziționarea fiabilă a componentelor și ansamblurilor de utilaje grele.

    • Utilaje forestiere – remorci forestiere, macarale și structuri rotative.

    • Utilaje agricole – brațe rotative, atașamente și echipamente agricole.

    • Utilaje de construcții – macarale, echipamente de ridicare și platforme rotative.

    • Echipamente industriale – dispozitive de poziționare, mese rotative și sisteme de manipulare a materialelor.

    • Transport și vehicule speciale – ansambluri rotative și echipamente montate pe vehicule.



    Materiale și construcție



    Acționările de rotire cu angrenaj melcat din seria WEA ECO sunt fabricate din oțeluri de înaltă calitate, care asigură rezistență mecanică, rezistență la uzură și o durată lungă de exploatare, cu întreținere corespunzătoare.



    Componentele angrenajului pot fi fabricate din oțeluri marca 45, 50Mn, 42CrMo sau 42CrMo4, iar melcii pot fi fabricați din oțel 42CrMo sau 20CrMoTi. Componentele selectate sunt tratate termic pentru îmbunătățirea durității și rezistenței la uzură.



    Duritatea suprafețelor căilor de rulare călite este cuprinsă între 55 și 62 HRC, iar duritatea de suprafață a ansamblului angrenajului melcat este cuprinsă între 58 și 62 HRC.



    Acționarea de rotire cu angrenaj melcat este prelubrifiată din fabrică.



    Dimensiuni WEA25 - ECO





    Diagramă sarcină limită



    Diagrama indică combinațiile admisibile de sarcină axială și moment de răsturnare pentru acționarea de rotire cu angrenaj melcat WEA25. Pe măsură ce sarcina axială crește, momentul de răsturnare admisibil scade. Pentru selecția corectă și exploatarea în siguranță, respectați limitele de sarcină specificate de producător.





    Axa orizontală: sarcină axială în kN.

    Axa verticală: moment de răsturnare în kNm.

    Zona hașurată: combinații admisibile de sarcini conform diagramei producătorului.

    Curba limită: sarcina combinată maximă admisibilă care nu trebuie depășită.
