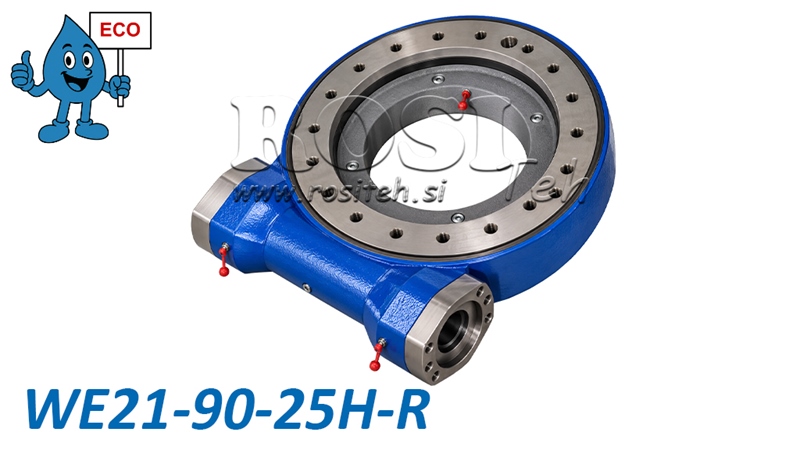

ACȚIONARE ROTATIVĂ CU ANGRENAJ MELCAT SERIA WEA21 - 28,7 kNm - RAPORT DE TRANSMISIE 90:1 - ECO
| Informații tehnice | |
| Furnizor: | China |
| Garanție: | 6 luni |
| Retururi sau schimburi: | 14 zile |
| Greutate produs: | 172 kg |
| Model: | WEA21 - ECO |
| Capacitate statică de încărcare axială: | 1598 kN |
| Capacitate statică de încărcare radială: | 640 kN |
| Domeniu de rotație: | 360° (continuu) |
| Raport de transmisie: | 90:1 |
| Turație maximă la ieșire: | ≤ 1,5 rpm |
| Moment de răsturnare: | 203 kNm |
| Joc: | ≤ 0,15° |
| Diametrul exterior al ansamblului de rotire: | 684 mm |
| Cuplu de menținere: | 105,8 kNm |
| Arbore de intrare: | Ø25 mm |
| Cuplu de ieșire: | 28,7 kNm |
Descriere
Reductoarele de rotire cu angrenaj melcat din seria WEA, din gama noastră ECO, oferă o soluție puternică, robustă și rentabilă pentru rotația controlată a structurilor și utilajelor grele. Acestea combină un reductor cu șurub melcat și un rulment de rotire într-o unitate compactă, permițând transmiterea unui cuplu ridicat și preluarea sarcinilor axiale, radiale și a momentelor de răsturnare.
Seria WEA ECO oferă un raport excelent calitate-preț și este potrivită pentru aplicații pe utilaje agricole, forestiere, de construcții și industriale, unde sunt necesare un cuplu mare de rotație și poziționarea precisă a sarcinii.
Cum funcționează un reductor de rotire cu angrenaj melcat
Un reductor de rotire cu angrenaj melcat funcționează pe principiul transmisiei cu șurub melcat, în care un șurub melcat antrenează o coroană de rotire dințată. Această construcție asigură un raport mare de reducere, un cuplu ridicat la ieșire și o rotație lentă, lină și controlată. Acționarea poate fi realizată cu ajutorul unui motor hidraulic adecvat. Construcția permite rotație continuă la 360°, iar rulmentul de rotire integrat preia forțe axiale și radiale mari, precum și momente de răsturnare, ceea ce face ca reductorul să fie potrivit pentru condiții de lucru solicitante.
Avantaje principale
-
Gama ECO – o soluție accesibilă, cu un raport excelent calitate-preț.
-
Cuplu ridicat la ieșire pentru rotirea structurilor și sarcinilor grele.
-
Construcție compactă și robustă, cu rulment de rotire integrat.
-
Capacitate de rotație continuă la 360°.
-
Rotație precisă și controlată, cu raport mare de reducere.
-
Capacitate ridicată de încărcare axială și radială.
-
Rezistență ridicată la momente de răsturnare.
-
Materiale de înaltă calitate și componente ale angrenajului tratate termic.
-
Gamă largă de modele pentru diferite sarcini și aplicații.
Aplicații
Reductoarele de rotire cu angrenaj melcat din seria WEA ECO sunt utilizate în diverse industrii, în special în aplicații care necesită rotația și poziționarea fiabilă a componentelor și ansamblurilor utilajelor grele.
-
Utilaje forestiere – remorci forestiere, macarale și structuri rotative.
-
Utilaje agricole – brațe rotative, atașamente și echipamente agricole.
-
Utilaje de construcții – macarale, echipamente de ridicare și platforme rotative.
-
Echipamente industriale – dispozitive de poziționare, mese rotative și sisteme de manipulare a materialelor.
-
Vehicule de transport și vehicule speciale – ansambluri rotative și echipamente montate pe vehicule.
Materiale și construcție
Reductoarele de rotire cu angrenaj melcat din seria WEA ECO sunt fabricate din oțeluri de înaltă calitate, care asigură rezistență mecanică, rezistență la uzură și o durată lungă de exploatare, cu întreținere corespunzătoare.
Componentele angrenajului pot fi fabricate din oțeluri marca 45, 50Mn, 42CrMo sau 42CrMo4, iar șuruburile melcate pot fi realizate din oțel 42CrMo sau 20CrMoTi. Componentele selectate sunt tratate termic pentru a îmbunătăți duritatea și rezistența la uzură.
Duritatea suprafețelor căilor de rulare călite este cuprinsă între 55 și 62 HRC, iar duritatea la suprafață a ansamblului cu angrenaj melcat este cuprinsă între 58 și 62 HRC.
Reductorul de rotire cu angrenaj melcat este prelubrifiat din fabrică.
Dimensiuni WEA21 - ECO

Diagramă de sarcină limită
Diagrama prezintă combinațiile admisibile dintre sarcina axială și momentul de răsturnare pentru reductorul de rotire cu angrenaj melcat WEA21 . Pe măsură ce sarcina axială crește, momentul de răsturnare admisibil scade. Pentru selectarea corectă și funcționarea în siguranță, respectați limitele de sarcină specificate de producător.

Axa orizontală: Sarcină axială în kN.
Axa verticală: Moment de răsturnare în kNm.
Zona hașurată: Combinații admisibile de sarcini conform diagramei producătorului.
Curba limită: Sarcina combinată maxim admisibilă care nu trebuie depășită.
