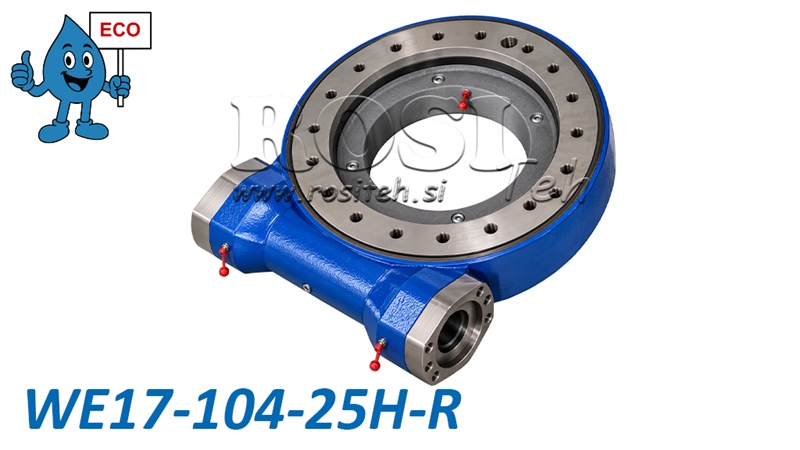

ACȚIONARE ROTATIVĂ CU ANGRENAJ MELCAT SERIA WEA17 - 13,2 kNm - RAPORT DE TRANSMISIE 104:1 - ECO
| Informații tehnice | |
| Furnizor: | China |
| Garanție: | 6 luni |
| Retururi sau schimburi: | 14 zile |
| Greutate produs: | 94 kg |
| Model: | WEA17 - ECO |
| Capacitate statică de încărcare axială: | 1166 kN |
| Capacitate statică de încărcare radială: | 435 kN |
| Domeniu de rotație: | 360° (continuu) |
| Raport de transmisie: | 86:1 |
| Viteză maximă la ieșire: | ≤ 2 rpm |
| Moment de răsturnare: | 142,4 kNm |
| Joc de angrenare: | ≤ 0,15° |
| Diametrul exterior al ansamblului de rotire: | 566 mm |
| Cuplu de menținere: | 72,3 kNm |
| Arbore de intrare: | Ø25 mm |
| Cuplu la ieșire: | 12,96 kNm |
Descriere
Acționările de rotire cu angrenaj melcat din seria WEA, din gama noastră ECO oferă o soluție puternică, robustă și rentabilă pentru rotația controlată a structurilor și utilajelor grele. Acestea combină un reductor melcat și un rulment de rotire într-o unitate compactă, permițând transmiterea unui cuplu ridicat și preluarea sarcinilor axiale, radiale și a momentelor de răsturnare.
Seria WEA ECO oferă un raport excelent calitate-preț și este potrivită pentru aplicații în utilaje agricole, forestiere, de construcții și industriale, unde sunt necesare cuplu de rotație ridicat și poziționare precisă a sarcinii.
Cum funcționează o acționare de rotire cu angrenaj melcat
O acționare de rotire cu angrenaj melcat funcționează pe principiul unei transmisii melcate, în care un melc antrenează o coroană de rotire dințată. Această construcție asigură un raport mare de reducere, cuplu ridicat la ieșire și rotație lentă, lină și controlată. Acționarea poate fi operată cu ajutorul unui motor hidraulic adecvat. Construcția sa permite rotație continuă la 360°, în timp ce rulmentul de rotire integrat preia forțe axiale și radiale ridicate, precum și momente de răsturnare, făcând acționarea adecvată pentru condiții de lucru solicitante.
Avantaje principale
-
Gama ECO – o soluție accesibilă, cu un raport excelent calitate-preț.
-
Cuplu ridicat la ieșire pentru rotirea structurilor și sarcinilor grele.
-
Construcție compactă și robustă, cu rulment de rotire integrat.
-
Capacitate de rotație continuă la 360°.
-
Rotație precisă și controlată, cu un raport mare de reducere.
-
Capacitate ridicată de încărcare axială și radială.
-
Rezistență ridicată la momente de răsturnare.
-
Materiale de înaltă calitate și componente ale angrenajului tratate termic.
-
Gamă largă de modele pentru diferite sarcini și aplicații.
Aplicații
Acționările de rotire cu angrenaj melcat din seria WEA ECO sunt utilizate în diverse industrii, în special în aplicații care necesită rotația și poziționarea fiabilă a componentelor și ansamblurilor utilajelor grele.
-
Utilaje forestiere – remorci forestiere, macarale și structuri rotative.
-
Utilaje agricole – brațe rotative, atașamente și echipamente agricole.
-
Utilaje de construcții – macarale, echipamente de ridicare și platforme rotative.
-
Echipamente industriale – dispozitive de poziționare, mese rotative și sisteme de manipulare a materialelor.
-
Vehicule de transport și vehicule speciale – ansambluri rotative și echipamente montate pe vehicul.
Materiale și construcție
Acționările de rotire cu angrenaj melcat din seria WEA ECO sunt fabricate din oțeluri de înaltă calitate, care asigură rezistență mecanică, rezistență la uzură și o durată lungă de exploatare, cu întreținere corespunzătoare.
Componentele angrenajului pot fi fabricate din oțeluri marca 45, 50Mn, 42CrMo sau 42CrMo4, în timp ce melcii pot fi fabricați din oțel 42CrMo sau 20CrMoTi. Componentele selectate sunt tratate termic pentru îmbunătățirea durității și a rezistenței la uzură.
Duritatea suprafețelor căilor de rulare călite este cuprinsă între 55 și 62 HRC, în timp ce duritatea suprafeței ansamblului angrenajului melcat este cuprinsă între 58 și 62 HRC.
Acționarea de rotire cu angrenaj melcat este prelubrifiată din fabrică.
Dimensiuni WEA17 - ECO

Diagramă de sarcină limită
Diagrama prezintă combinațiile admisibile de sarcină axială și moment de răsturnare pentru acționarea de rotire cu angrenaj melcat WEA17 . Pe măsură ce sarcina axială crește, momentul de răsturnare admisibil scade. Pentru selectarea corectă și funcționarea în siguranță a acționării de rotire, trebuie respectate limitele de sarcină specificate de producător.

Axa orizontală: Sarcină axială în kN.
Axa verticală: Moment de răsturnare în kNm.
Zona hașurată: Combinații admisibile de sarcini conform diagramei producătorului.
Curba limită: Sarcina combinată maximă admisibilă care nu trebuie depășită.
