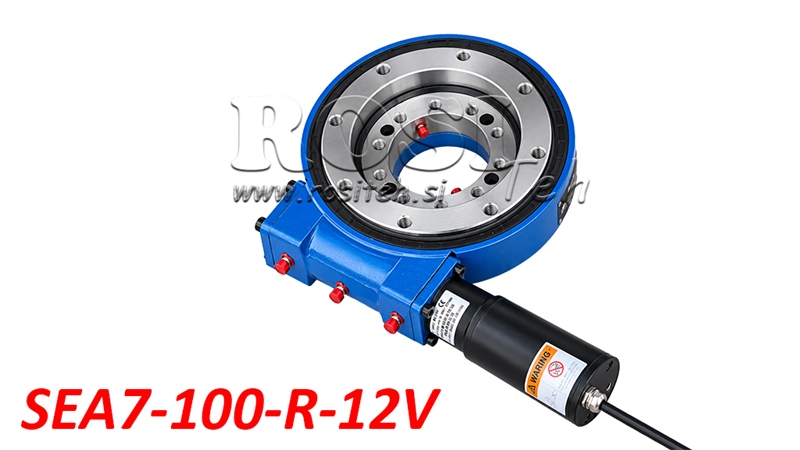

ACȚIONARE ROTATIVĂ CU ANGRENAJ MELCAT SERIA SEA7-100-R CU MOTOR ELECTRIC 12V - RAPORT DE TRANSMISIE 71:1 - ECO

Descriere

Reductoarele de rotație cu angrenaj melcat din seria SEA7, cu motor electric de 12 V, oferă o soluție compactă, robustă și rentabilă pentru rotația acționată electric și poziționarea precisă a diferitelor structuri și echipamente. Acestea combină un reductor melcat, un rulment de rotație și un motor electric într-o singură unitate funcțională, capabilă să transmită cupluri ridicate și să suporte sarcini axiale, radiale și momente de răsturnare.

Seria SEA7 este adecvată pentru aplicații care necesită rotație lentă, lină și controlată. Datorită motorului electric integrat de 12 V, acționarea este deosebit de utilă pentru echipamente și vehicule cu sistem electric de 12 volți, deoarece nu necesită un sistem hidraulic suplimentar pentru funcționare.

Modul de funcționare al reductorului de rotație cu angrenaj melcat

Reductorul de rotație cu angrenaj melcat funcționează pe principiul unei transmisii melcate, în care motorul electric antrenează o coroană de rotire dințată prin intermediul unui arbore melcat. Această construcție asigură un raport mare de reducere, cuplu ridicat și rotație lentă, lină și controlată.

Motorul electric integrat de 12 V permite acționarea electrică fără a fi necesare o pompă hidraulică, un motor hidraulic sau furtunuri hidraulice. Acest lucru simplifică instalarea și permite utilizarea acționării în echipamente unde nu este disponibil un sistem hidraulic.

Acționarea permite rotație continuă la 360°, iar rulmentul de rotație integrat preia forțele axiale și radiale, precum și momentele de răsturnare. Transmisia melcată asigură, de asemenea, un cuplu de menținere ridicat, contribuind la stabilitatea pozițională a structurii rotative.

Avantaje principale

• Acționare electrică cu motor electric de 12 V inclus.

• Funcționare fără necesitatea unui sistem hidraulic suplimentar.

• Construcție compactă și robustă, cu rulment de rotație integrat.

• Capacitate de rotație continuă la 360°.

• Raport mare de reducere pentru rotație lentă și precisă.

• Cuplu de ieșire și cuplu de menținere ridicate.

• Capacitate portantă ridicată la sarcini axiale și radiale.

• Capacitate de a suporta momente mari de răsturnare.

• Instalare simplificată în echipamente cu sistem electric de 12 volți.

• Gamă largă de aplicații în utilaje agricole, forestiere, de construcții și industriale.

Aplicații

Reductoarele de rotație cu angrenaj melcat din seria SEA7, cu motoare electrice, sunt adecvate pentru diverse aplicații care necesită rotație, poziționare sau deplasare controlată electric a ansamblurilor structurale.

• Utilaje agricole – atașamente rotative, structuri reglabile și echipamente agricole.

• Utilaje forestiere – mecanisme rotative, echipamente mai mici pentru manipularea materialelor și ansambluri auxiliare de lucru.

• Utilaje de construcții – platforme rotative, sisteme de poziționare și structuri specializate.

• Echipamente industriale – mese rotative, dispozitive de poziționare și sisteme de manipulare a materialelor.

• Vehicule de transport și vehicule cu destinație specială – mecanisme rotative acționate electric și echipamente montate pe vehicule.

• Sisteme de urmărire solară – suporturi rotative și sisteme pentru reglarea poziției panourilor solare.

Construcție și performanțe

Reductorul de rotație cu angrenaj melcat SEA7 are o construcție robustă, care combină o transmisie cu angrenaje și un rulment de rotație într-o carcasă compactă. Construcția sa îi permite să suporte diferite tipuri de sarcini, fiind adecvat pentru integrarea în numeroase sisteme mecanice.

Acționarea are un raport de reducere de 71:1, o turație maximă de ieșire de 1,4 rpm și un cuplu nominal de ieșire de 210 Nm. Capacitatea portantă axială statică este de 133 kN, capacitatea portantă radială statică este de 53 kN, iar momentul maxim de răsturnare este de 13,5 kNm.

Cuplul de menținere este de 10,4 kNm, asigurând rezistență eficientă la sarcinile rotative externe. În timpul funcționării, trebuie luate în considerare sarcinile admisibile, metoda de instalare și sistemul adecvat de comandă electrică.

Conexiune electrică și comandă

Reductorul de rotație cu angrenaj melcat este echipat cu un motor electric de 12 V c.c., cu un curent maxim specificat de 14 A. Este adecvat pentru conectarea la o sursă de alimentare corespunzătoare de 12 volți.

Pentru funcționare trebuie asigurate comenzi electrice corespunzătoare, protecția sursei de alimentare și cabluri electrice dimensionate corect. Metoda de comandă depinde de cerințele aplicației specifice.

Motorul electric este inclus împreună cu reductorul de rotație cu angrenaj melcat.

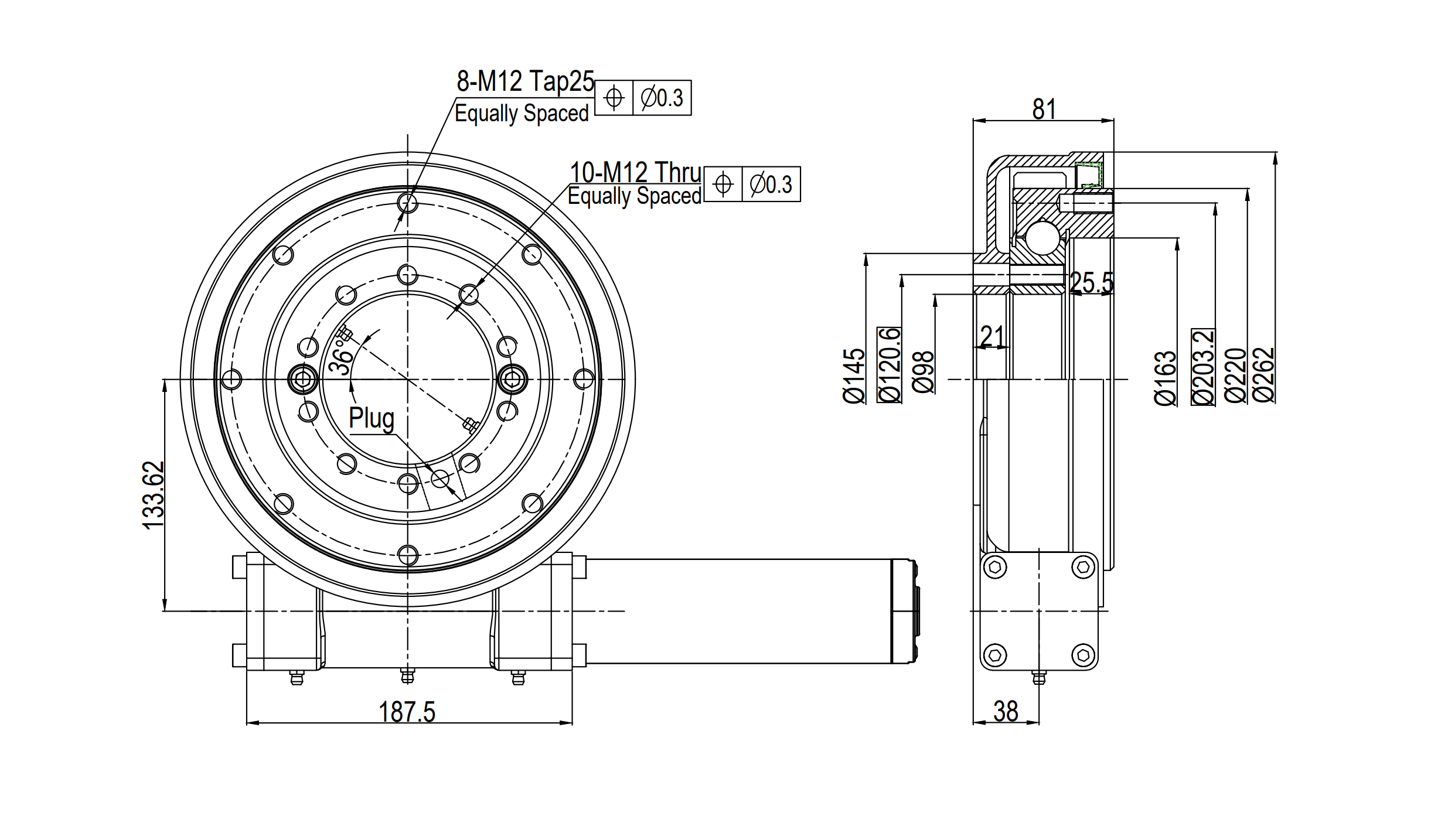

Dimensiuni SAE07 - ECO

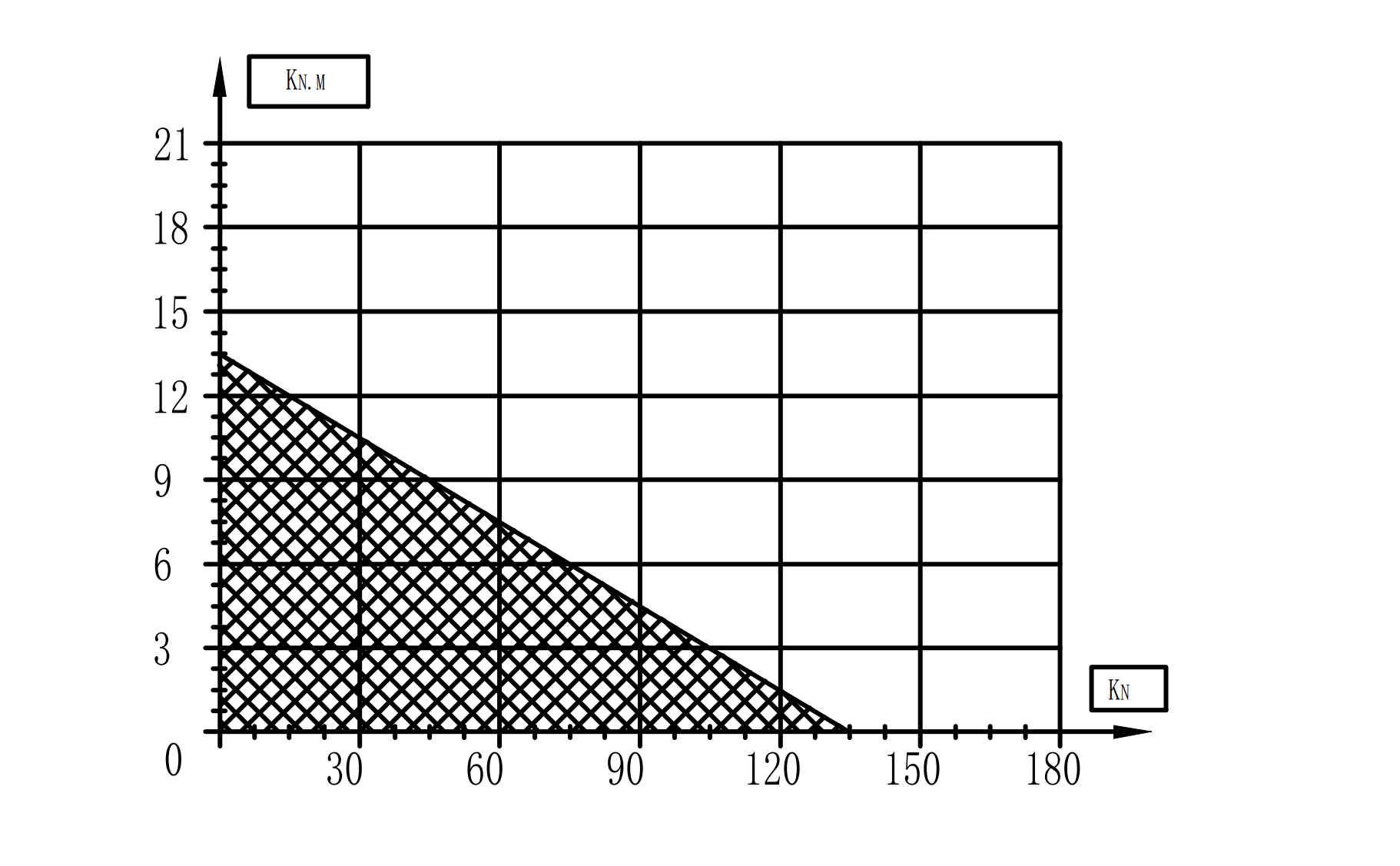

Diagramă de capacitate portantă

Diagrama prezintă combinațiile admisibile de sarcină axială și moment de răsturnare pentru reductorul de rotație cu angrenaj melcat SEA7. Pe măsură ce sarcina axială crește, momentul de răsturnare admisibil scade. Pentru a asigura selectarea corectă și funcționarea în siguranță a acționării, trebuie respectate valorile-limită specificate de producător.

Axa orizontală: sarcină axială în kN.

Axa verticală: moment de răsturnare în kNm.

Zona evidențiată: combinații de sarcini admisibile conform diagramei producătorului.

Curba-limită: limita sarcinii combinate care nu trebuie depășită.
